1.顶点处理（变换）：本地（物体）坐标系-世界坐标系-观察坐标系-投影坐标系

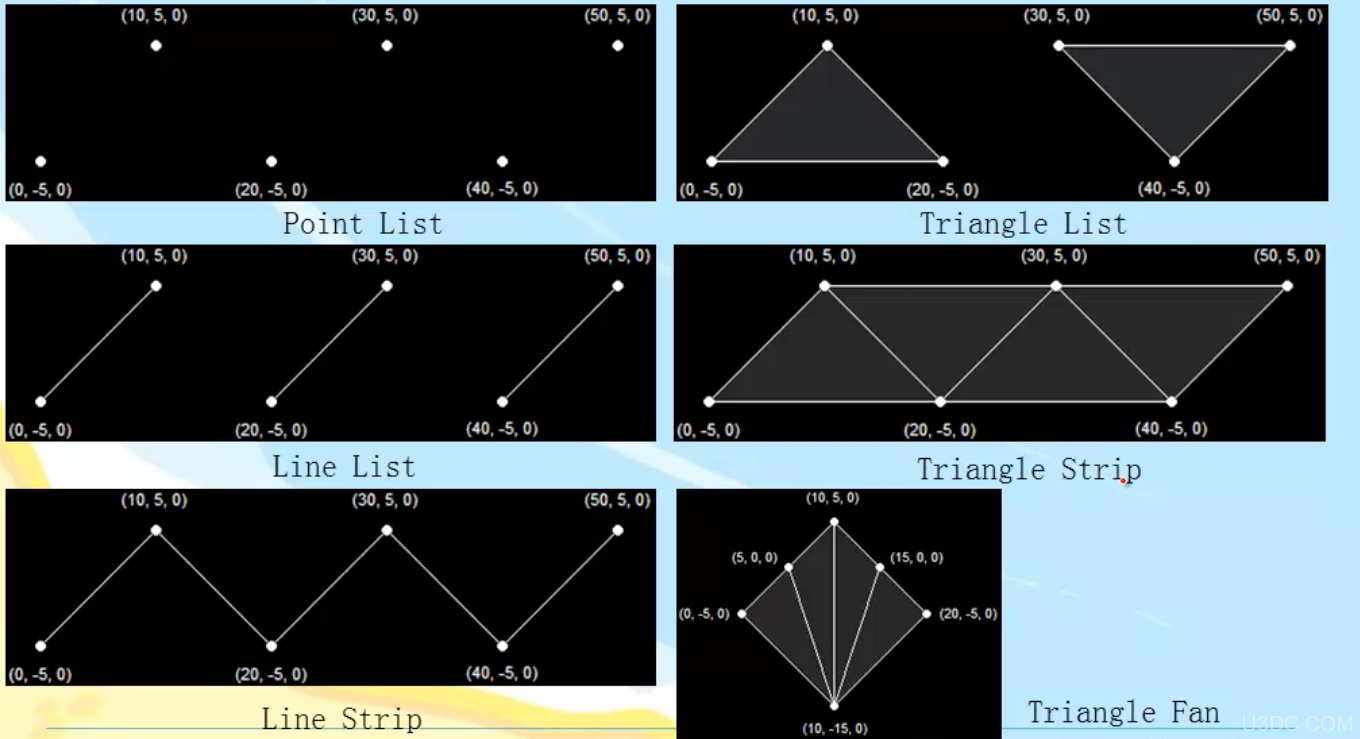

2.面处理（分前期和后期，在光栅化前后）：顶点的集合-面的集合-面的组装（Triangle Strips）-面的截取和剔除（去除不可见的面），图1：

其中Triangle Strips是D3D用来绘制三角形的一种方式，这种方式比Triangle list更加高效，因为不用重复存储三角形顶点。

3. 光栅化（点阵化/像素化）。向量的像素化，将矢量转换为点阵形式（像素）。

4.像素处理：纹理的处理（纹理坐标、采样方式、寻址方式）着色，贴图，形成最终画面。

5.在GPU中处理以上数据及流程，结果缓存在显存中。

6.unity中常用的shader开发：顶点处理和像素处理。

全局变量：Unity_Matrix_MVP(M模型到世界坐标的矩阵-V观察矩阵-P投影矩阵)

frag（opengl叫片段/dx叫像素处理器）。
